DBA3-1 Compact بہادديشي قسم EMI فلٽر —— درجه بندي موجوده 1A-20A

مختصر بيان:

■ سنگل فيز AC 220V EMI فلٽر/شور فلٽر
■ موجوده شرح : 1A — 20A
■ عام مقصد , ھي پراڊڪٽ سستي آھي
■ EMI فلٽر س goodي دressionاءَ سان عام موڊ ۽ ڊفرنشل موڊ مداخلت


پيداوار جي تفصيل

پيداوار ٽيگ

پيداوار جو تعارف

DBA3 سيريز EMI پاور لائين شور فلٽر اعليٰ معيار جي Mn Zn ferrite مقناطيسي انگوزي ۽ ڪئپسيٽر مان firstھيل آھي ، پھرين درجي جي عمل جي معيار ۽ شاندار ڪارڪردگيءَ سان. اتي connectionه ڪنيڪشن موڊ آھن: 1. بولٽ ڪنيڪشن 2. معياري 6.3 * 0.8mm 250 قسم جو پلگ ان انٽرفيس مواد جي حراست ۾ ترتيب ڏئي سگهجي ٿو. اھو ھڪڙو EMI فلٽر آھي س commonو عام موڊ ۽ ڊفرنشل موڊ مداخلت کي دressionائڻ جي صلاحيت DBA3 سيريز EMI پاور لائين شور فلٽر اوورسيز مارڪيٽ ۾ تمام گھڻو مشھور آھي. ڪيترائي گراهڪ س overي دنيا ۾ اسان سان رابطو ڪن ٿا گھڻي خريداري لاءِ. اسان جون پراڊڪٽس اعليٰ معيار ۽ سستي قيمت تي آھن. اسان به چين ۾ هڪ ور ڪاريگر آهن. اسان جو گھٽ ۾ گھٽ آرڊر اعلي ناھي. جيڪڏھن توھان کي نمونن جي ضرورت آھي ، مھرباني ڪري پھريائين اسان سان رابطو ڪريو. اسان معيار فراهم ڪرڻ لاءِ توهان لاءِ نمونا فراهم ڪنداسين.

درخواست جا ڪيس

اھي وڏي پيماني تي استعمال ڪيا ويا آھن مختلف برقي آلات ، ٽيسٽ سامان ، طبي سامان ، باھ کان بچاءَ جو نظام ، ليزر ڪٽڻ جو سامان ، شھري حفاظت مانيٽرنگ سسٽم ، اسٽيج لائٽنگ سامان ، پاور گرڊ ڪنٽرول سسٽم ، LED لائٽنگ ڊرائيو سسٽم ، صنعتي آٽوميشن روبوٽ ۽ complexيا پيچيده برقي مقناطيسي. مداخلت واري ماحول جو سامان ، ان سامان جي عام ۽ محفوظ آپريشن کي يقيني بڻائڻ لاءِ ، سامان جي ناڪاميءَ کي مؤثر طريقي سان گھٽائي سگھي ٿو اھو گھٽ ڪري سگھي ٿو اعليٰ فريڪوئنسي سگنل جي مداخلت کي پردي جي سامان ۽ پاور گرڊ ۾ ، ۽ بچائي سگھي ٿو پنھنجي ايم سي پاران ڪيل ريڊيئيشن ٽيسٽ کي.

درجه بندي وولٹیج

115/250VAC

لائين فريڪوئنسي

50/60Hz

ٽيسٽ وولٹیج

1500VDC (لائين/لائين)

2150VAC (لائين/زمين)

موصلي جي مزاحمت

> 50MΩ@500VDC

موسمي درجي

25/085/21

عام شين جي فهرست

حصو نمبر.

موجوده چونديل

لڪيج موجوده

طول

ٽرمينل

اليڪٽرڪ اسڪيمات

حفاظت جي سرٽيفڪيشن

     تبصرو

داخل

پيداوار

DBA3-1A

1A

<0.5mA

A1

ٽرمينل

ٽرمينل







CUL ، CE ، CQC ، ROHS







پيرا ميٽر سپورٽ

حسب ضرورت

DBA3-3A

3A

<0.5mA

A1

ٽرمينل

ٽرمينل

DBA3-6A

6A

<0.5mA

A1

ٽرمينل

ٽرمينل

DBA3-10A

10A

<0.5mA

A1

بولٽ/ٽرمينل

بولٽ/ٽرمينل

DBA3-20A

1A

<0.5mA

A1

بولٽ/ٽرمينل

بولٽ/ٽرمينل

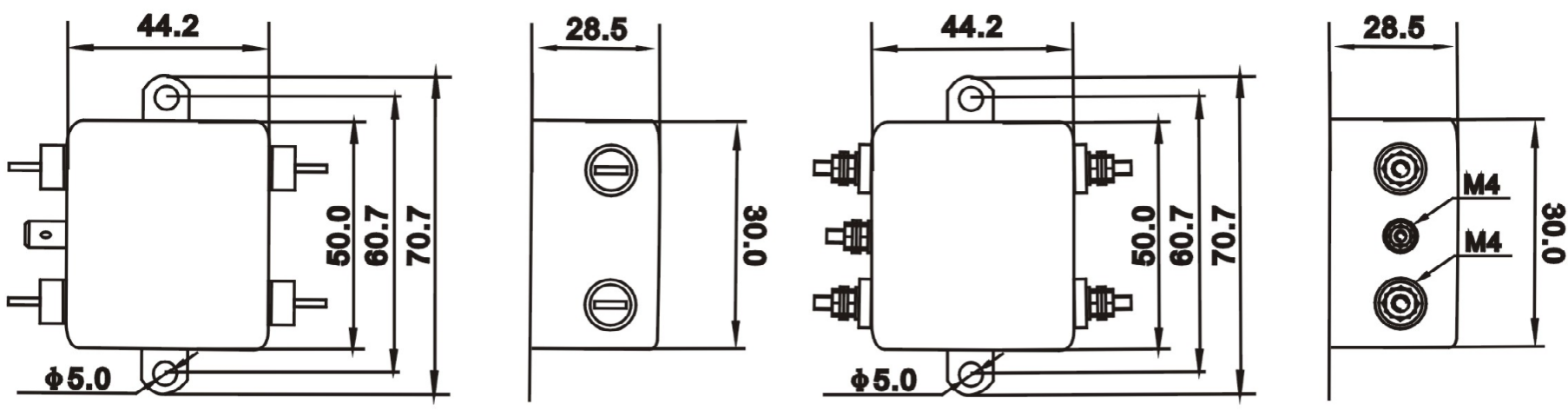

ineاهرين ڊرائنگ ۽ ڊائنمشنز (ميلي)

DAA1  Series EMI power noise filters (3)

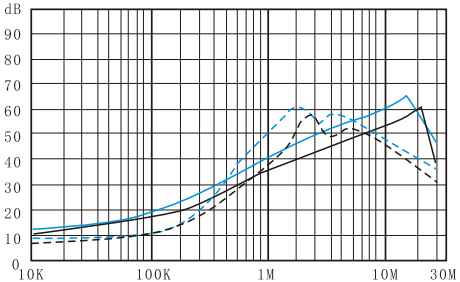

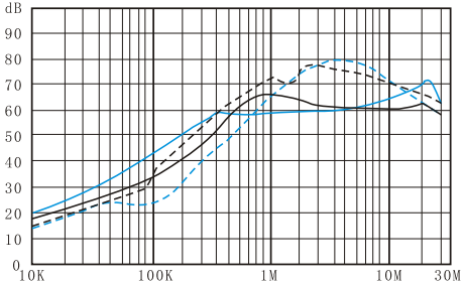

داخل ٿيڻ جو نقصان

DAA1  Series EMI power noise filters (2)

DBA3-6A / DBA3-10A

DAA1  Series EMI power noise filters (2)

DBA3-1A / DBA3-3A
